Cimbra de gran carga MK
Versátil, segura, funcional
Las cimbras MK son estructuras para el soporte de grandes cargas, enfocado principalmente al sector de la obra civil. Basado en el sistema MK, es una cimbra modular y flexible capaz de ofrecer múltiples configuraciones de apeo.
Con la cimbra MK la seguridad en obra está garantizada en todo momento gracias a las plataformas, barandillas y escaleras que pueden instalarse en cualquier punto de la torre de carga.

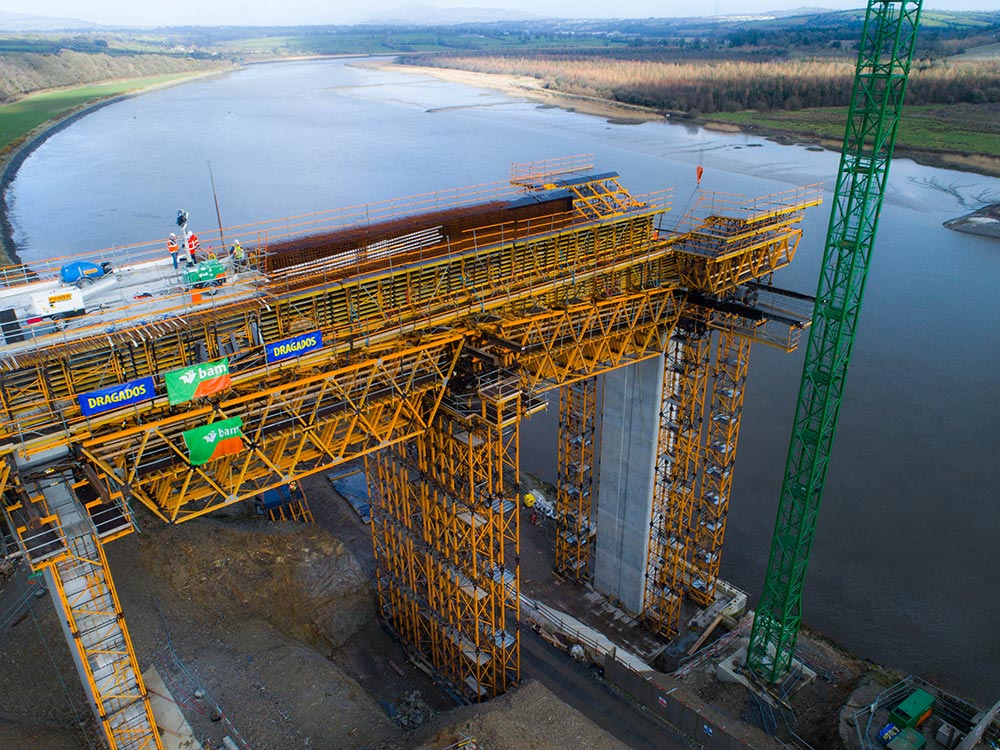

Cimbra porticada con Cimbra MK-360

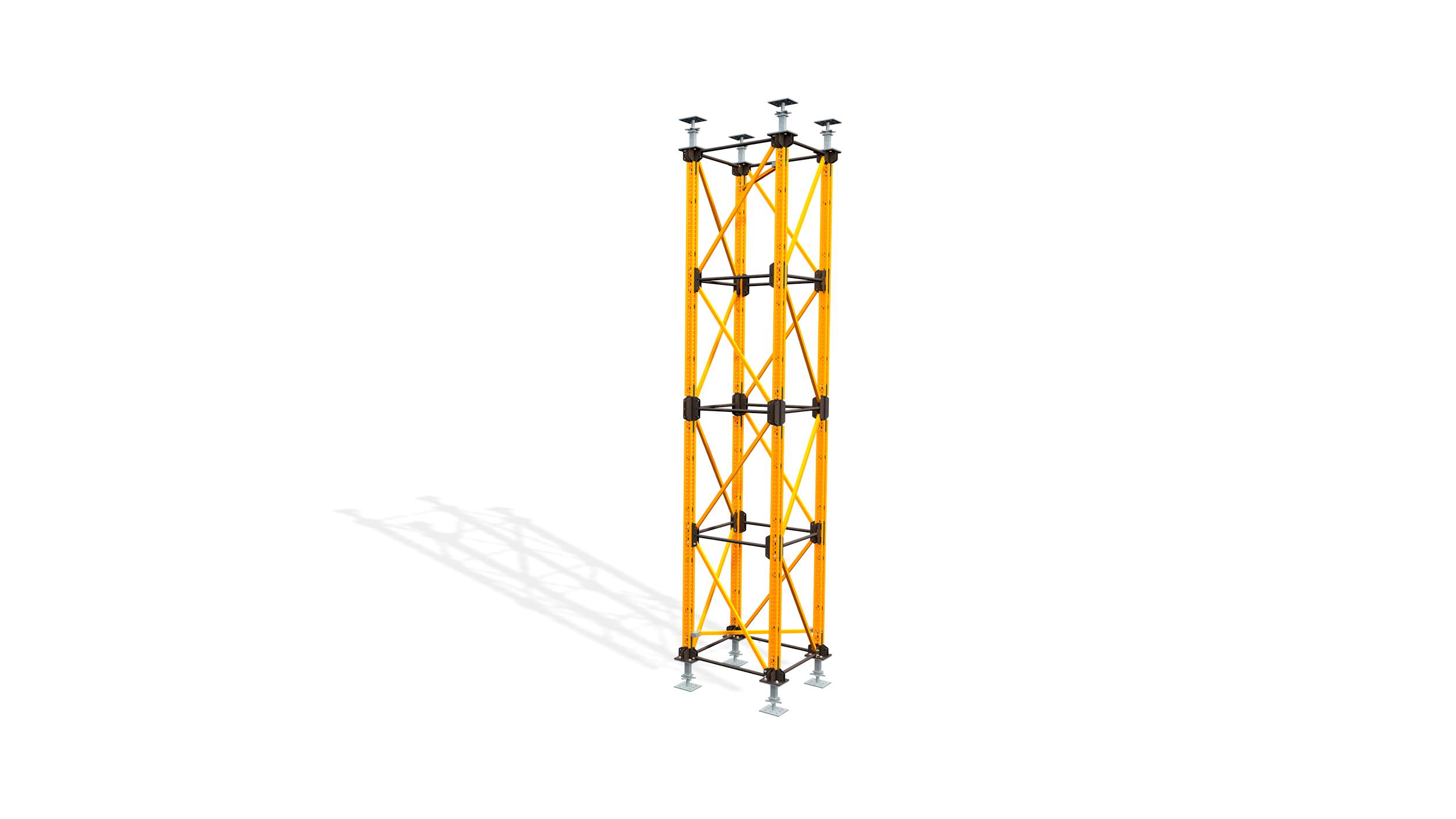

Componentes Cimbra MK-360

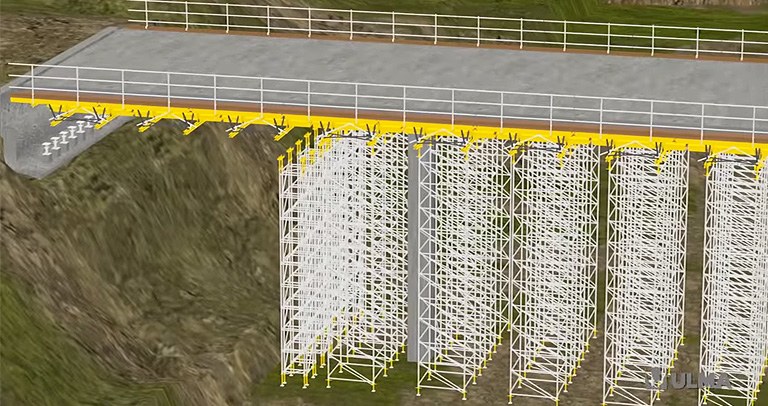

Apeo de paso superior
Componentes Cimbra MK-150
Apeo de vigas prefabricadas con puntal MK
Componentes puntal MK
Aplicación de cimbra MK en edificación a gran altura

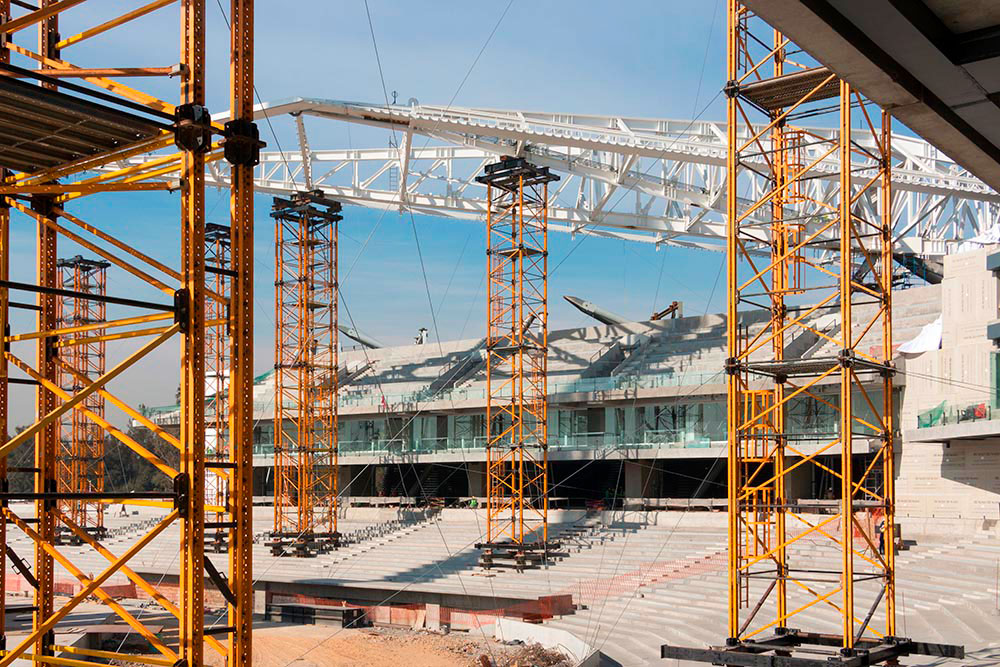

Apeo de estructura mediante torres
-
Las modulaciones en planta son de 0,75 m; 1 m; 1,5 m; 2 m; 2,5 m and 3 m (en todas sus combinaciones).
-
Posibles configuraciones de apeo:
-
CIMBRA MK-360: cimbra de gran capacidad de carga, situada en torno a los 250-360 kN por pie. Está optimizado para las soluciones de cimbra porticada como apeo tanto para cercha de gran carga como para perfilería.
-
CIMBRA MK-150: su capacidad de carga se sitúa en torno a los 100-150 kN por pie. Se trata de u cimbra más sencilla que la cimbra MK-360 y está enfocada principalmente a apeos bajos de vigas y losas, vigas prefabricadas o para pasos de obra combinados con otros tipos de cimbra.
-
PUNTALMK: basado en los elementos de la cimbra MK-360 y MK-150. Las limitaciones de carga de este puntal vienen determinados por el pandeo de la riostra MK y las condiciones de anclaje que se apliquen en su base. Está enfocado principalmente para el soporte de vigas y losas en zonas de estribos, así como en aquellos casos en los que la superficie de apoyo en base sea demasiada pequeña para colocar una torre.
-

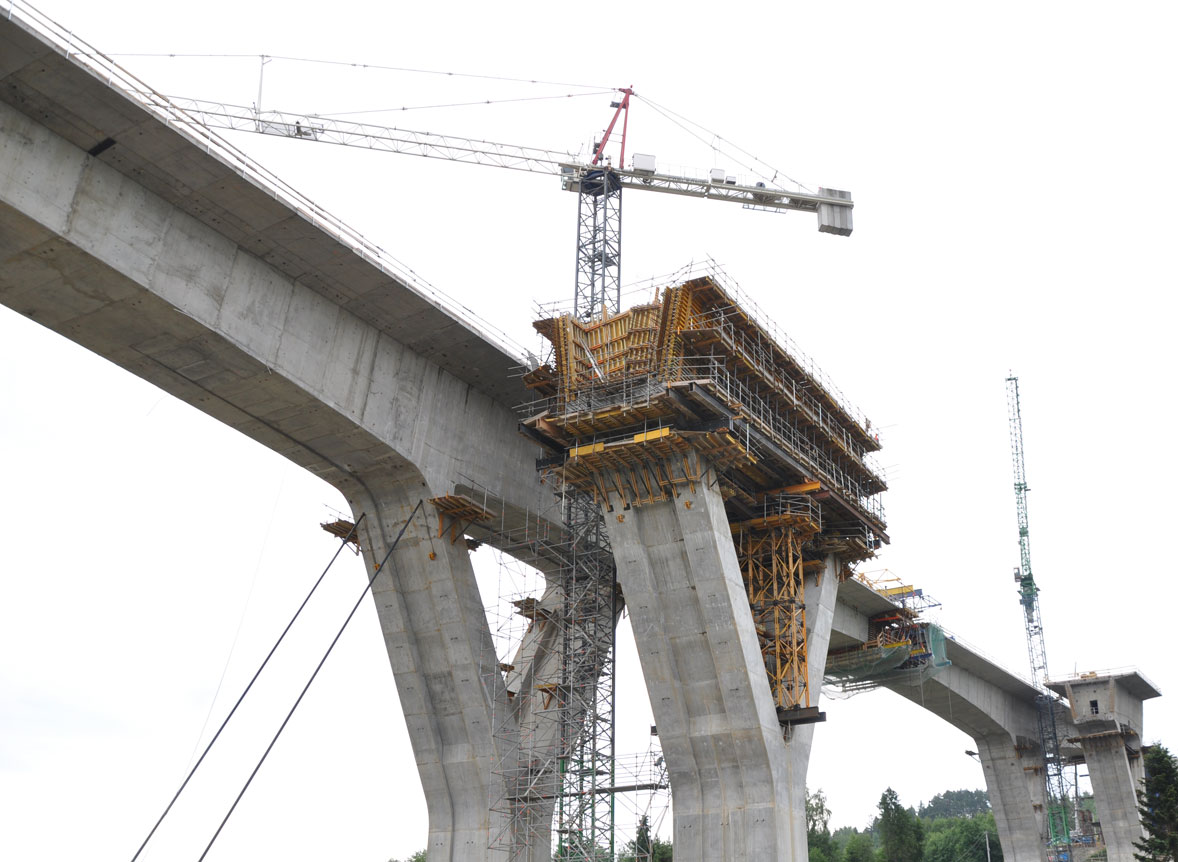

Apeo de tablero de canto variable
Anclaje en base de torre

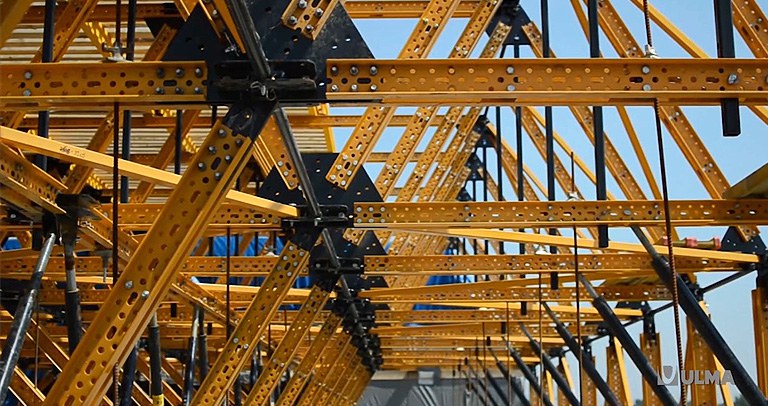

Unión entre componentes
Cimbra MK-150 arriostrada
Seguridad garantizada
Apeo de paso superior
- Montaje rápido y seguro a pie de obra
- Sistema modular muy versátil en diferentes configuraciones de apeo
- Permite torres independientes o encadenadas
- Pocos elementos y multitud de combinaciones
- Husillos independientes en solución de peraltes
- Unión sencilla y segura entre componentes
- Posibilita anclaje en base de las torres para maximizar la capacidad de carga
- Diferentes opciones de desencofrado en base o cabeza:
- Desencofrado con gato hidráulico en base y cabeza
- Desencofrado con cuña en base y cabeza
- Desencofrado con husillos en cabeza
- Opción de incluir sistemas de atirantado uniendo las torres para optimizar solución
- Seguridad garantizada: plataformas y barandillas en cualquier punto de las torres. Escaleras de acceso entre torres

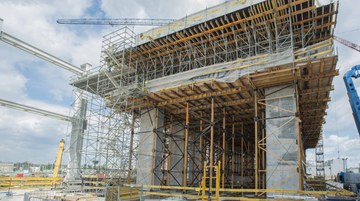

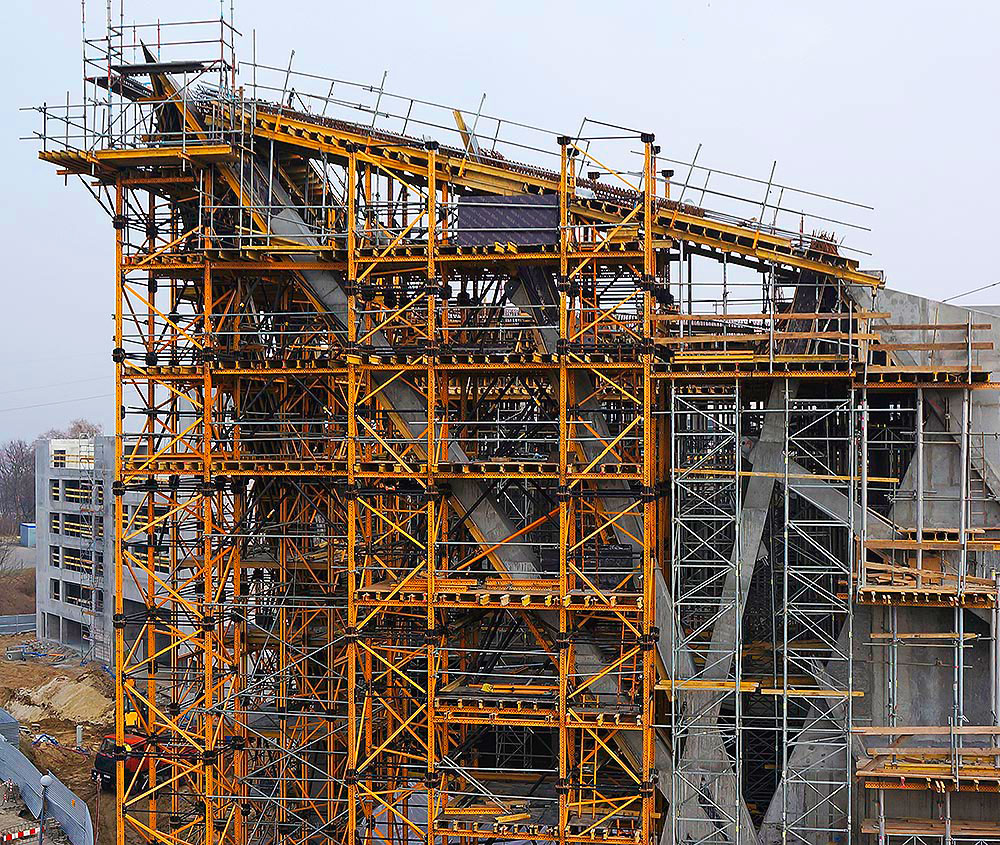

La nueva unidad de generación de la Central Eléctrica Jaworzno III, Polonia, va a disponer de una capacidad de 910 MW de potencia. ULMA ha ofrecido una solución integral.

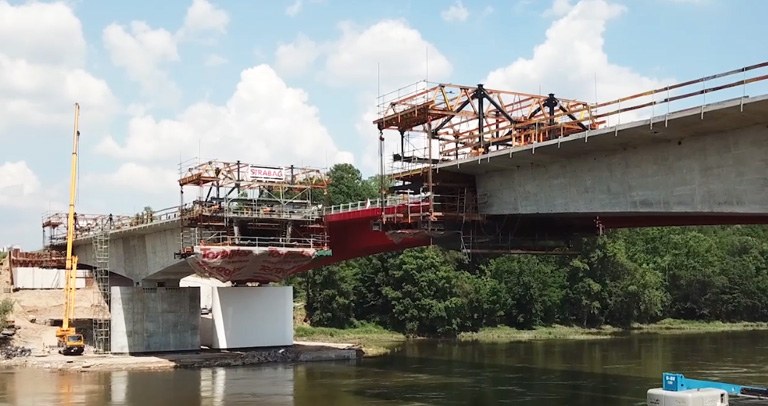

Para la construcción de este puente, hemos utilizado apeos a diferentes alturas logrando una gran eficiencia en todo momento.

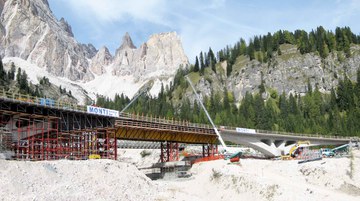

Este puente, ubicado al norte de Italia, cuenta con 3 vanos, sección variable y fue hormigonado in situ.
