Monticello Grand Casino, VI Región, Chile

Sostenimiento de un gigante
Para esta obra se diseño sistemas de Cimbra según las características y especificaciones del cliente.

Descripción

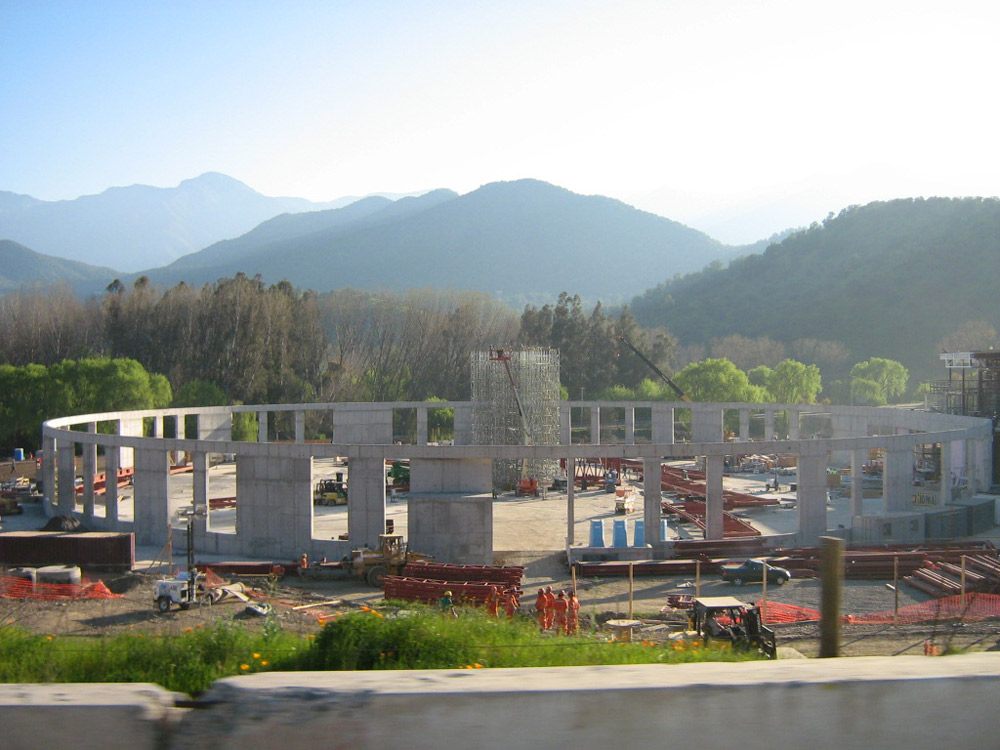

El Casino se ubica a la salida Sur de la región Metropolitana y cuenta  con un casino de juego, un hotel de lujo, un centro de entretenimiento y un centro de convenciones.

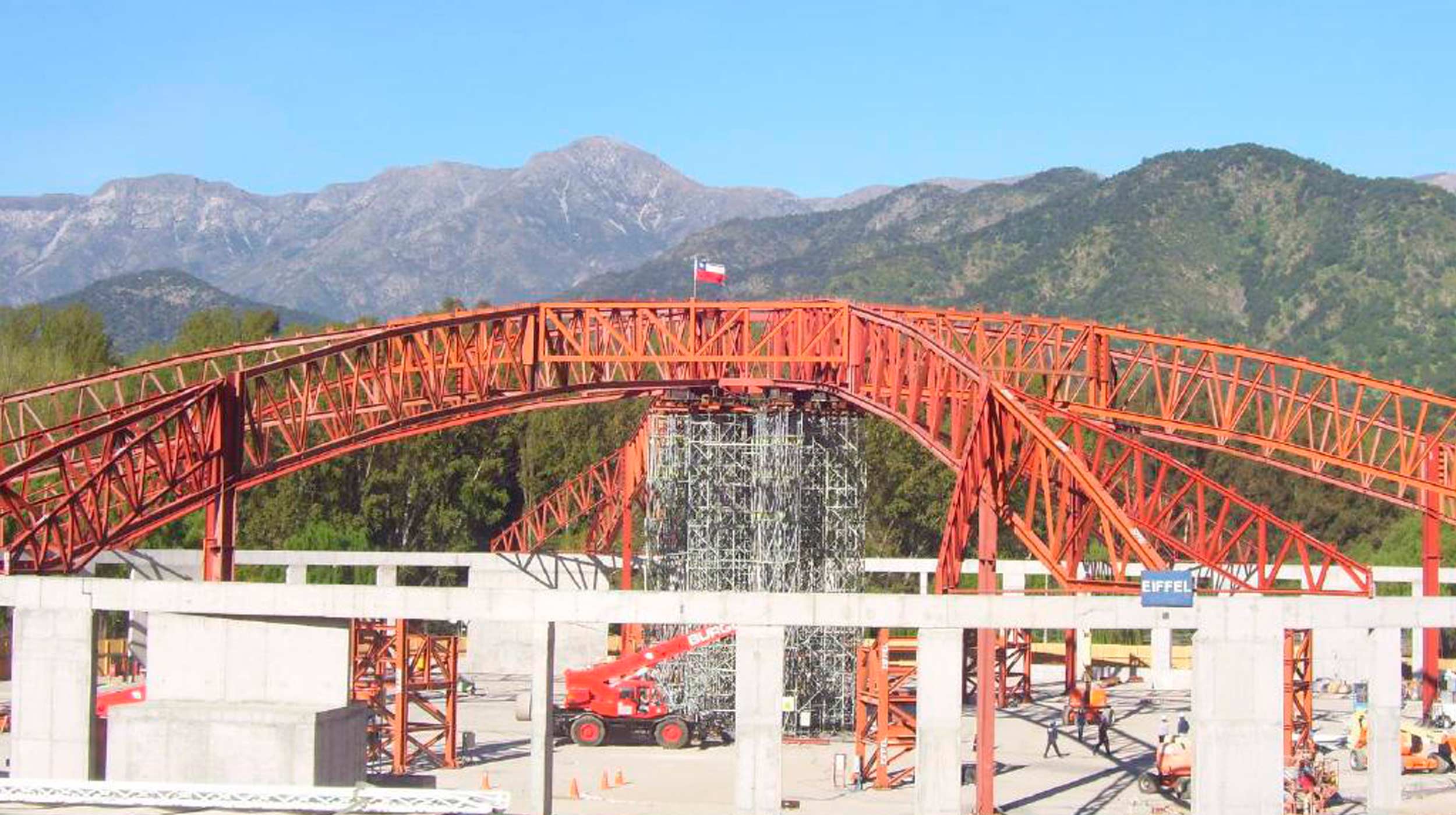

En la construcción lo más importante fue la instalación de cúpula de 110 m de diámetro. Hall de acceso a las salas de juegos y a las diferentes áreas como restaurantes y áreas comerciales.

Para hacerla se instalaron 4 grúas para abarcar toda la superficie. Y poder trasportar las estructuras que soportan la cubierta.

En la parte central se instaló un anillo de estructura metálica al cual se unirían las cerchas en todo el diámetro.

Solución ULMA

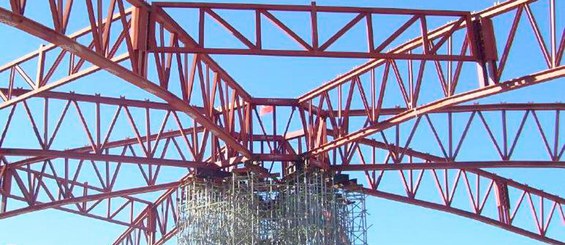

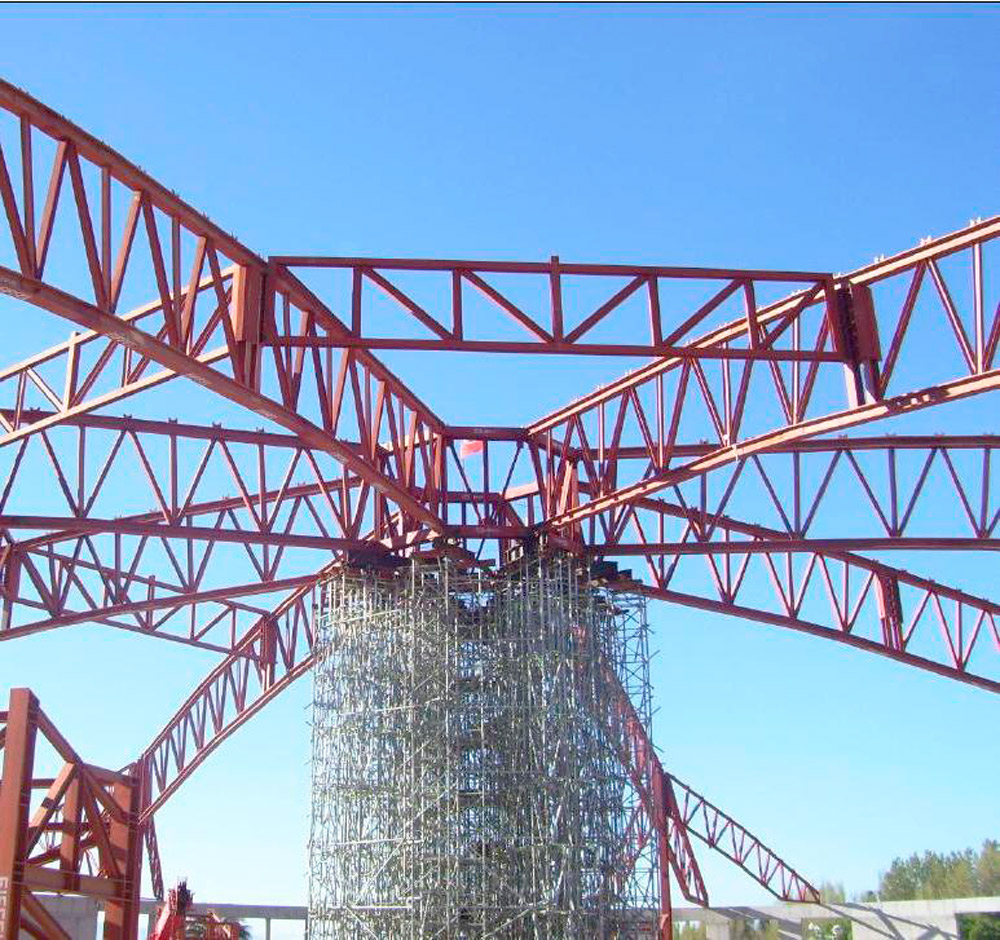

Para el sostenimiento de este anillo, se emplazaron cimbras de sistema BRIO y T60 estratégicamente distribuidas en el centro.

La mayor complejidad fue el montaje de la estructura metálica de techumbre, cuyo peso es colosal: 800 toneladas.

El diseño fue desarrollado en conjunto por la empresa chilena VMB Ingeniería Estructural y la empresa AKI Consulting proveniente de Sudáfrica.

El proyecto inicialmente detallaba las secciones de la estructura y perfiles metálicos bajo nomenclaturas, normas y elementos comerciales sudafricanos. Ante dicho escenario, VMB homologó a estándar chileno, en conjunto con las maestranzas que participaron en las distintas etapas del proyecto estas fueron Arrigoni Hermanos, Joma S.A. y Eiffel.

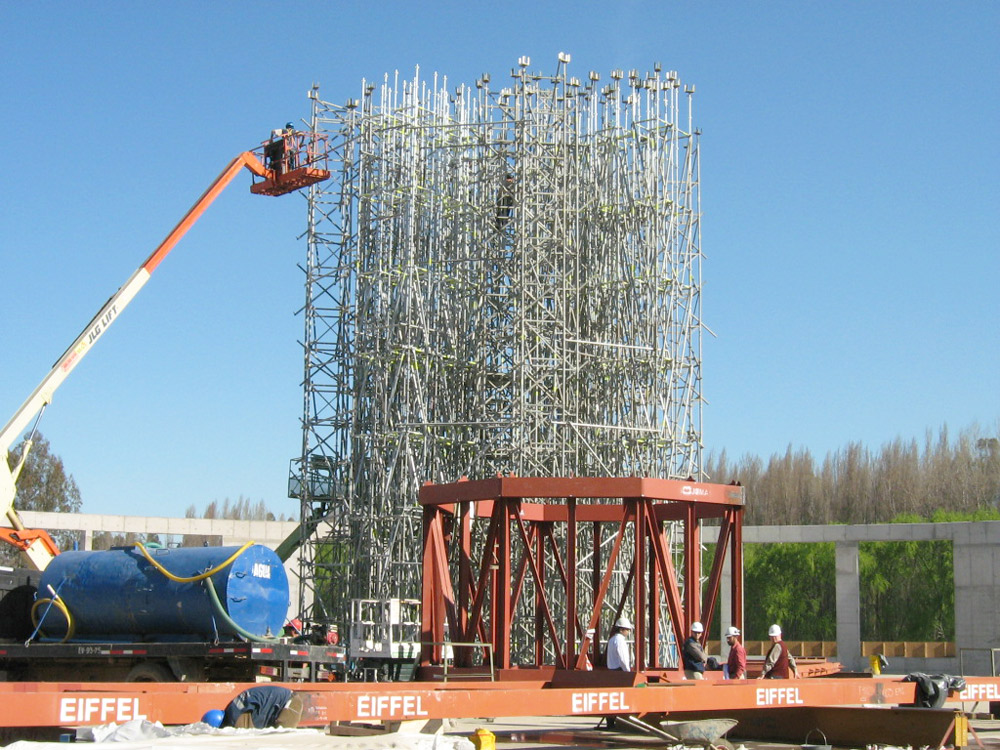

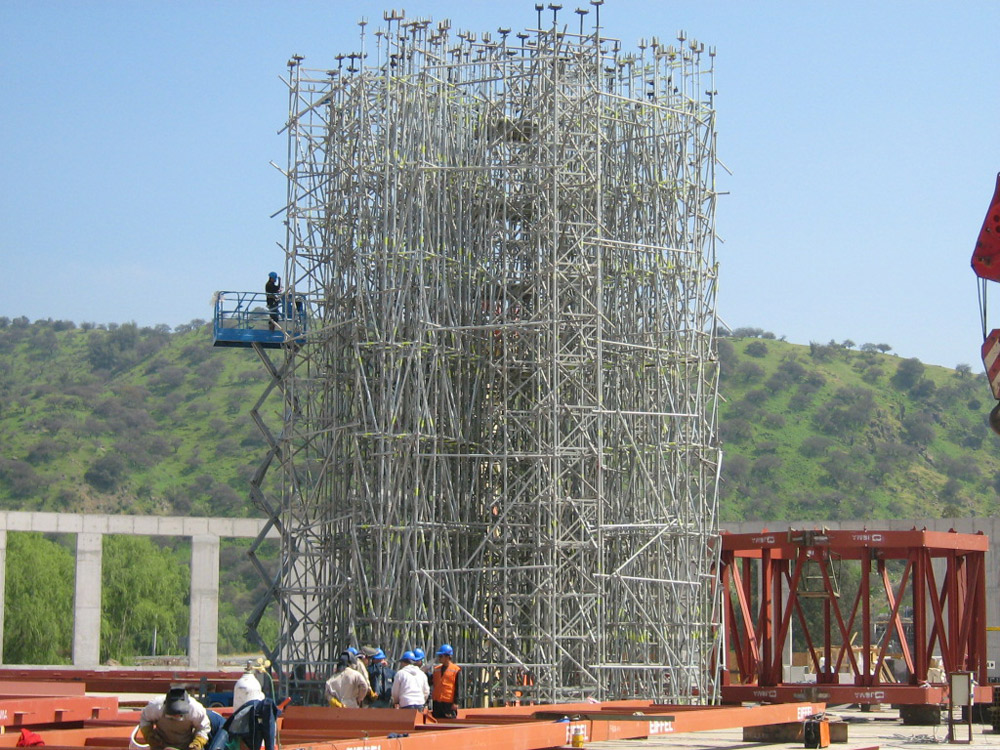

Una vez conocidas las cargas puntuales ULMA distribuyó en forma estratégica torres del sistema BRIO y T-60, amarradas entres si con tubos y abrazaderas, a simple vista parece una verdadera enredadera de tubos, pero fue un reto para el departamento de proyectos y de ingeniería que complementados con la supervisión de terreno dieron solución a la obra con éxito.

Para este proyecto se diseñaron las torres o cimbras, según las características y especificaciones del cliente, sometiendo a cálculo cada torre, con la dificultad del poco espacio del lugar y de las diferentes cargas de peso de cada viga, de esta manera se montó la techumbre que con todas las terminaciones pesaban del orden de las 1.200 toneladas.
